Ko se pojavijo težave s pralnim strojem, marsikatera gospodinja ne more niti slutiti, v čem je težava, saj si nejasno predstavlja vsebino svojega SM. Medtem je treba vsaj približno poznati strukturo in funkcije glavnih delov, brez katerih je delovanje enote nemogoče. Na primer, ali veste, kako deluje in kaj je tlačno stikalo?

Čemu je namenjen in kako deluje?

Kot lahko uganete iz imena dela, je njegova funkcionalnost povezana s pritiskom.Ste kdaj razmišljali o tem, kako glavni modul (ki daje ukaze vsem podrobnostim) "razume" , kaj točno je treba narediti? Na primer, kaj mu signalizira, da je v rezervoarju dovolj vode in da mora prenehati točiti ali izčrpati že porabljeno vodo? Za te namene obstaja tlačno stikalo. Od začetka do konca je vpleten v proces pranja in brez njega res ne bi šlo.

Dejstvo je, da vsak program potrebuje drugačno količino vode. Tlačno stikalo je programirano za te vrednosti in takoj, ko se zahtevana prostornina pojavi v bobnu, daje krmilnemu modulu signal za prenehanje hranjenja. Tudi med ožemanjem tlačno stikalo jasno nadzoruje količino vode, ki je pritekla iz ožetih kosov, in daje črpalki signal, da jo izčrpa. Tako se stvari po odprtju bobna ožemajo in voda že odteka.

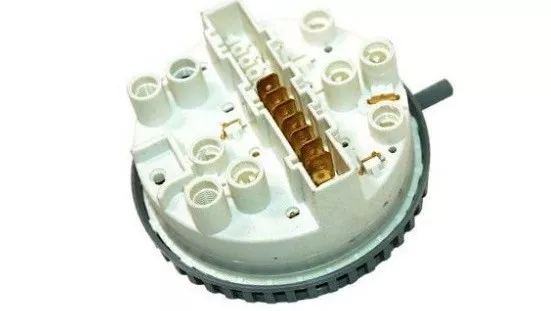

Sama naprava je okrogel kos s plastičnim ohišjem, na katerega sta pritrjeni cev in napeljava.Kaj naredi ta podrobnost? V notranjosti je membrana in stikalo. Dejanje je naslednje. Tlak v bobnu je določen s prostornino vode. Zrak vstopa skozi cev v tlačno stikalo in pritiska na membrano. Ker je membrana gibljiv del, se pod pritiskom upogne in pritisne na stikalo. To pa preko ožičenja pošlje signal modulu.

Če želite najti tlačno stikalo, samo odprite zgornji pokrov pralnega stroja. Naprava bo nameščena blizu ene od stranskih sten (levo ali desno - odvisno od proizvajalca).

Iz katerih delov je sestavljen?

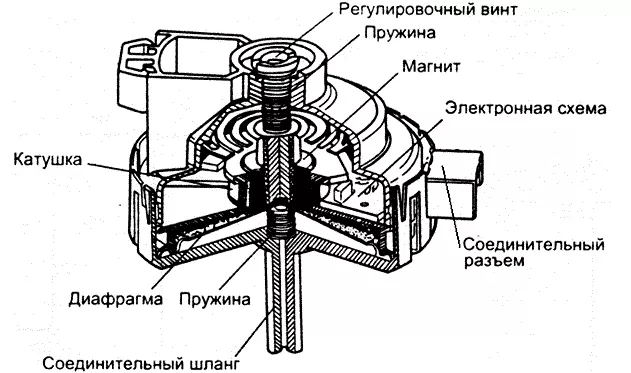

Najprej ugotovimo, iz česa je sestavljen del. To je potrebno za boljše razumevanje delovanja.

    Kompresijska komora. To je osnova priključne cevi, ki jo povezuje s tlačnim stikalom. Rada se zamaši, kar povzroči napake in nato težave s črpanjem vode.
  1. Senzorji. Tukaj se nahaja membrana. Senzor pretvori tlak, ki ga ustvari stolpec tekočine, v kiloherce (ki meri nihanje frekvence).
  2. Magnet ali feritno jedro.
  3. Pomlad.
  4. Diafragma. Sicer pa ista membrana, ki se upogne pod pritiskom zraka in pritisne na stikalo.
  5. Tuljava, kondenzatorji in vezje. To so pomožni elementi, ki niso neposredno vključeni v signal, vendar ohranjajo sposobnost preživetja drugih delov in kontaktov.
  6. Nastavitveni vijak in samo ohišje, znotraj ali ob katerem so glavni elementi naprave.

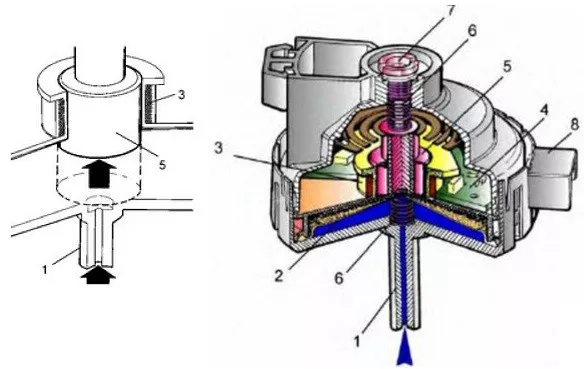

Tlačno stikalo deluje na naslednji način: ko se zrak premika skozi cev navznoter, membrana pritisne na magnet (jedro) nihajnega kroga. In kot rezultat tega se spremeni frekvenca nihanja generatorja.Višina tlačnega jedra se spreminja in te spremembe odčita nastavitveni vijak.

Pomembno! Programiranje volumna vode v tlačnem stikalu poteka samo z uporabo vrednosti frekvence nihanja.

Na primer, ko je rezervoar prazen, je vrednost najvišja, ko je napolnjen, pa je vrednost najnižja. Obstaja tudi vhodna povezava, ki je glavna koncentracija programiranih podatkov. Nahaja se na samem robu ohišja in seka s priključno cevjo. Vhodni priključek samo odčitava frekvenco nihanja in na podlagi podatkov, ki so v njem shranjeni, določi, koliko vode je prišlo v rezervoar. Večja kot je glasnost, nižja je frekvenca. Takoj, ko doseže najnižjo dovoljeno vrednost, se sproži generator tlačnega stikala in pošlje signal skozi ožičenje v glavni modul.

Tako deluje ta pomemben senzor pralnega stroja. Mimogrede, senzor nivoja pralnega stroja je tovarniško nastavljen, vendar se včasih te nastavitve izgubijo in jih je treba obnoviti.
